一、用途

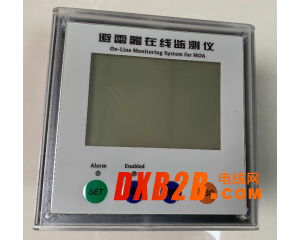

YHJSQ型避雷器在线监测仪（以下简称监测仪）,它是将高精度数字采集器串接在避雷器的接地线上，用来监测避雷器的放电次数和放电时间的高科技电子仪器，
YHJSQ型避雷器在线监测仪能完全替代普通JS-8放电计数器和JCQ避雷器监测仪。该仪器具有简易的显示界面，确切的监测系统，可以动态监测避雷器动作次数等相关参数，配备485通讯接口及无线通讯系统，方便组成综合自动化系统，适合智能化变电站的使用。
二、装置工作原理
YHJSQ型避雷器在线监测仪主要由高精度数字采集器和智能显示单元组成（如图1），避雷器通过装置配套高精度数字采集器接地，数字采集器采集出避雷器放电电流信号，经隔离变换单元把数据传送给装置中央处理器，实现对避雷器动作次数、动作时间的记录。
图1：YHJSQ监测仪原理示意图
三、产品功能及特点
YHJSQ避雷器在线监测仪可以灵敏确切记录放电次数，监测仪具有计数确切，存储量大，智能查询，显示界面简洁，结构小，面板式安装等优点。避雷器在线监测仪性能符合标准JB/T10492-2011《金属氧化物避雷器用监测装置》的规定。其主要性能：放电计数器在波形8/20us，幅值：50A~100kA，能确切可靠动作，残压低，有极大的通流容量。
1. 抗干扰能力强，输入信号范围：0.1mA~200A；
2.具有放电次数及放电时间故障记录查看功能；
3.装置内的时钟在掉电后仍可保证确切计时，无需掉电重调，内存数据具有掉电保护功能，可保证所记录的数据在保存期内（100年）不会发生丢失现象；
4. RS485通信接口，可实现多机通信或与上位机通信，适合智能化变电站使用。
